线路板固态继电器
线路板固态继电器

一. 小型线路板直流固态继电器产品特点
 ① 控制回路与负载回路之间光电隔离。
 ② MOS管输出,零电流关断,电压过零开启。
 ③ 体积小,经济。单列直插式线路板焊接式安装,标准化尺寸。
 ④ 控制信号与TTL逻辑兼容;
 ⑤ 阻燃工程塑料外壳
 ⑥ 用途广范:如工业电炉,烘箱,水泵,电动机,电气开关柜,自动化控制等设备,常用于冰箱、空调机、捆钞机、麻将机及其他家用电器
二. 小型线路板直流固态继电器产品概述
  小型固态继电器,PCB线路板用直流固态继电器是输入输出间采用光电或电磁脉冲隔离技术,用功率晶体管或MOS管,IGBT管等器件,用来快速开关小型负载,代替传统电磁线圈有触点的继电器具有寿命长、 可靠性高、开关速度快、抗干扰能力强,电磁干扰小、无噪声、无火花等特点,由于直流固态继电器上述一系列特性,目前广泛应用于直流电机驱动,通讯与网络设备,计算机终端产品, 数字音响,视频设备,自动化控制系统,以及仪器仪表,医疗器械,娱乐设施,喷泉等场合。
三. 以下是PCB小型直流固态继电器参数:
型 号

SSR-1DD-P SSR-3DD-P SSR-5DD-P




控制方式 3-32VDC(直流)
输入电流
大于5mA
工作指示 LED
通断时间 ≤10mS(毫秒)
可靠关断电压
小于0.8VDC



输出电压 直流110VDC
额定工作电流
1A.3A.5A.
通态压降 ≤1.0V
最小导通电流
50mA
断态漏电流
小于10mA



介质耐压
2500VAC,1分钟
绝缘电压 ≥2500V
工作温度 —35~70 ℃
电源频率 50/60HZ
散热条件 /
负载电流安全系数
阻性负载取2倍以上,感性负载取3倍以上
外形尺寸 39.0L×23.0W×13H
重量 18g

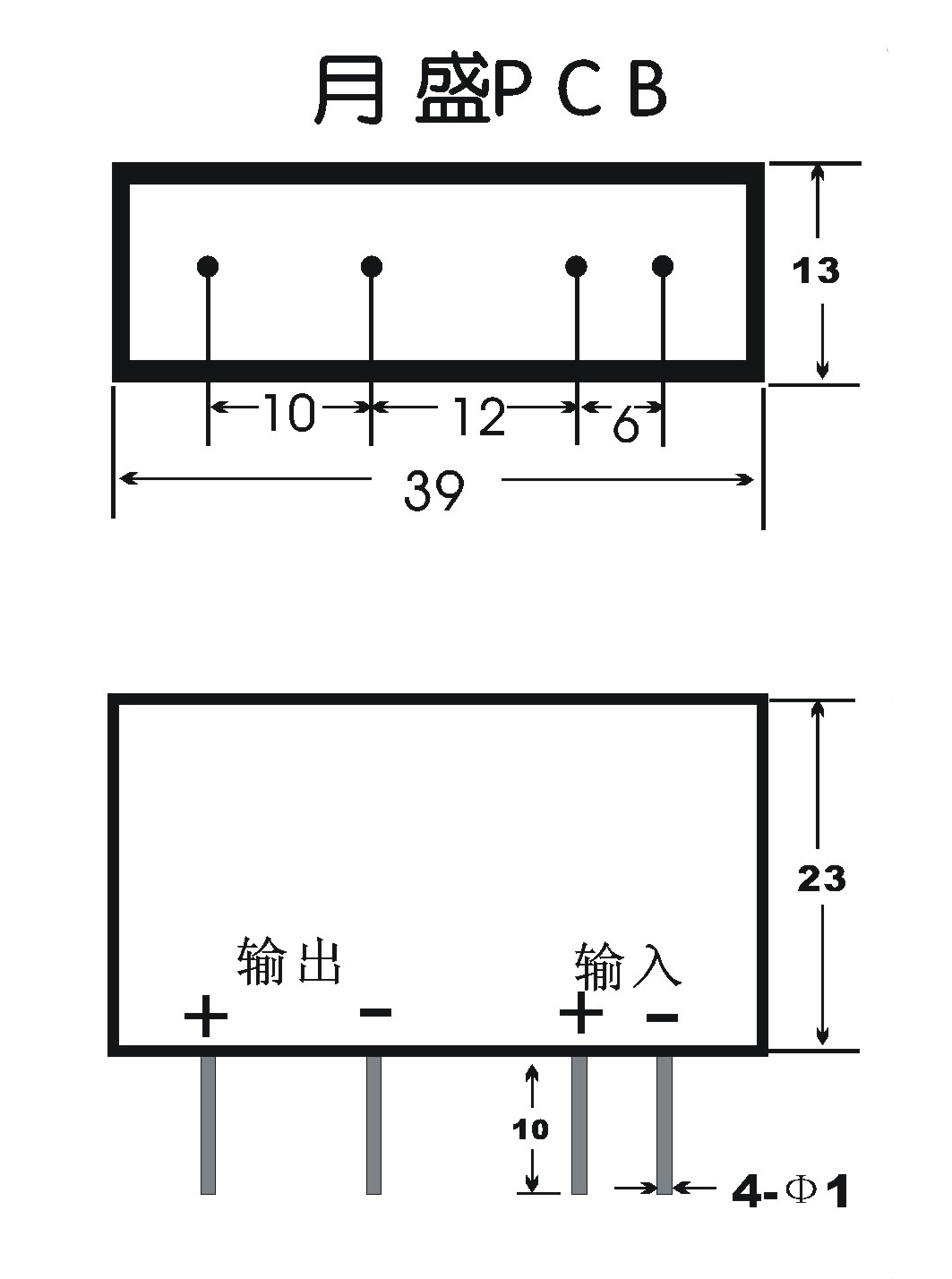

四. PCB小型固态继电器外形尺寸和安装接线图:(单位:mm)


五. 固态继电器产品选用注意事项:
 ● 选择产品时,应根据负载的性质不同,在电流档次上留有不同的余量。(阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-5 倍负载电流选取)。
 ● 根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路,要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
 ● 感性负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管。压敏电阻(MOV)的选配:240V档时选430-470V,440V档时选680-750V, 660V档时选1100-1200V。
 ● 安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面均匀涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
 ● 当固态继电器首次工作停机后,应趁其尚有余温再紧固一下固定螺钉,以使固态继电器底板和散热器表面能够紧密接触,达到最佳散热效果。
 ● 不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
